Lastrechnung und Systemdynamik

Das Fraunhofer IWES forscht auf dem Gebiet der aero-servo-hydro-elastischen Simulation von Windenergieanlagen und verfügt über Expertise in der Lastanalyse von Windenergieanlagen unter Berücksichtigung der Anforderungen aus internationalen Standards (GL, IEC). Im Fokus steht die Verbesserung von Methoden und Software für die gekoppelte Simulation im Bereich On- und Offshore sowie schwimmenden Windenergieanlagen.

Darüber hinaus wurde ein Simulationsmodell (MoWiT) für die Lastrechnung von Windenergieanlagen und die Echtzeitsimulation in einer Hardware-in-the-Loop Umgebung entwickelt. Dieses Modell wird in der objektorientierten Open-Source-Modellierungssprache Modelica programmiert und in einer komponentenbasierten Bibliothek gespeichert. Die Bibliothek enthält Modelle für Strukturkomponenten, Aerodynamik, Anlagenregelung, Triebstrang, Umgebungsbedingungen und Offshore-Simulation.

Dieses neu entwickelte Tool wird zur Optimierung von Offshore-Windenergieanlagen aus einer Systemperspektive mit einem Python-basierten Optimierungs-Framework verwendet. Die weitere Entwicklung von MoWiT zielt darauf ab, die Echtzeitfähigkeit zu verbessern, die Flexibilität bei der Verwendung von Komponenten in MATLAB/Simulink zu erhöhen sowie die Zuverlässigkeit und numerische Genauigkeit von Komponentenmodellen zu erhöhen.

Die MoWiT-Bibliothek



Am Fraunhofer IWES wurde ein Berechnungsmodell zur Simulation der Lasten in modernen Onshore- und Offshore-Windenergieanlagen entwickelt. Dieses Modell ist in der objektorientierten und gleichungsbasierten Open-Source-Sprache Modelica programmiert und wird in einer komponentenbasierten Bibliothek MoWiT gespeichert, die für den akademischen Gebrauch kostenlos zur Verfügung steht. MoWiT ermöglicht die Durchführung von aero-hydro-servo-elastischen Simulationen von Windenergieanlagen, das heißt sie beinhaltet Modelle von Windanströmung und Aerodynamik (aero), Wellen, Strömungen und Hydrodynamik (hydro), Regelungssystemen (servo) und Strukturdynamik (elastisch), die von der Simulationsumgebung im Zeitbereich analysiert werden können. Die Modelle sind nach WEA-Komponenten unterteilt, wie in der folgenden Abbildung für eine Offshore-Windenergieanlage dargestellt.

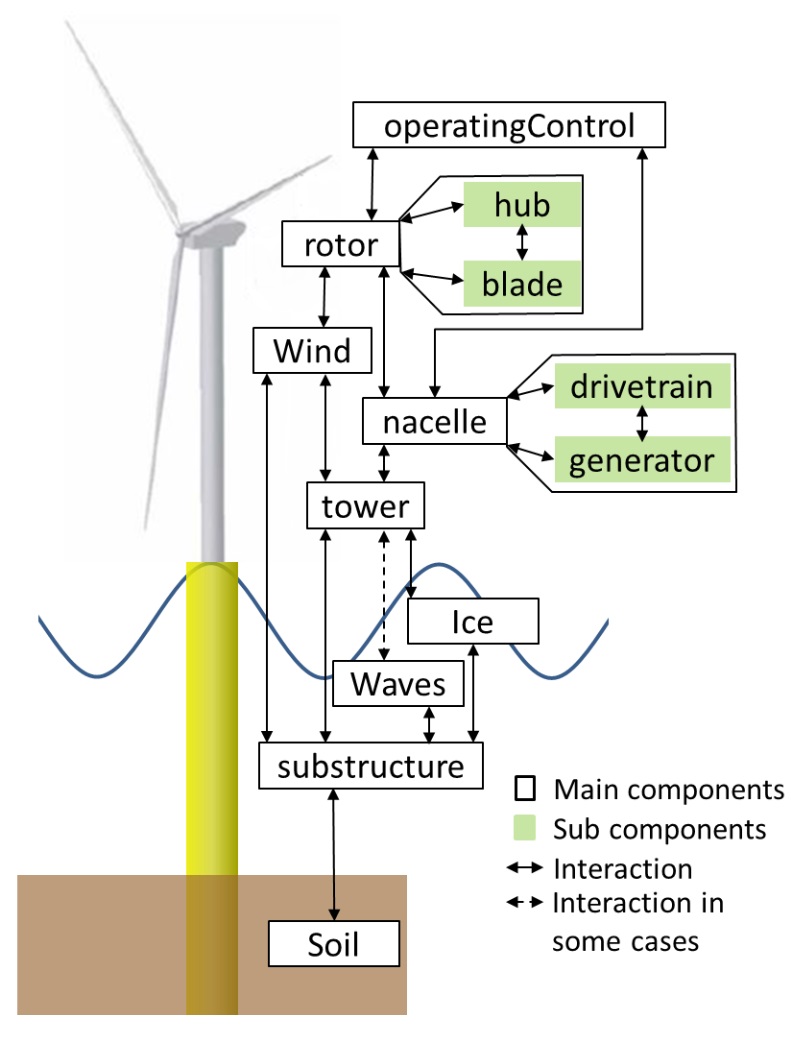

Komponenten einer Offshore-Windenergieanlage in MoWiT.

IEA Task 30 OC4 Phase II schwimmende Halbtaucher Offshore-Windenergieanlage in MoWiT

Modellierung für Echtzeitsimulationen



Trotz moderner Simulationsmethoden sind für die Auslegung und Zertifizierung von Windenergieanlagen Tests mit realen Komponenten unumgänglich. Um den hohen logistischen und finanziellen Aufwand für das Testen großskaliger WEA-Komponenten zu reduzieren, kann eine Kombination aus Simulationsmodellen und spezifischen Testeinrichtungen für einzelne Komponenten in einer Hardware-in-the-Loop-Umgebung zum Einsatz kommen.

MoWiT wird für Hardware-in-the-Loop-Tests mit spezifischen Echtzeit-Simulatoren genutzt, um realistische und dynamische Testsituationen am Prüfstand zu realisieren. Die detaillierten Windenergieanlagen- bzw. Komponentenmodelle werden auf einem speziellen Opal-RT-Echtzeitsimulator berechnet, um optimale Schnittstellen-Kompatibilität zu erhalten. Dabei werden harte Echtzeitanforderungen mit einem Zeitschritt von 5 ms erfüllt. Ziel der Forschungsaktivitäten ist es, das MoWiT-Simulationsmodell mit dem IWES-DyNaLab-Prüfstand für zukünftige Testkampagnen zu koppeln.

Zudem ist die Verwendung eines echtzeitfähigen Simulationsmodells als digitaler Zwilling einer realen Windenergieanlage möglich. Dieses Verfahren macht die Live-Simulation eines möglichen Reglermanövers realisierbar, ohne die reale Windenergieanlage zu beeinträchtigen. Der digitale Zwilling kann auch als detailliertes Beobachtermodell für die Reglerentwicklung und/oder -verifizierung verwendet werden, um neue Regelungsstrategien zu testen. Darüber hinaus ist das Echtzeitmodell als detailliertes Beobachtermodell für zukünftige Zustandsüberwachungs- und/oder Structural-Health-Monitoring-Systeme einsetzbar.



Schwimmende Tragstrukturen und Offshore Umgebungsbedingungen



Schwimmende Tragstrukturen erhöhen die Komplexität der vollständig gekoppelten Lastanalyse des Windenergiesystems. Die freie Beweglichkeit einer schwimmenden Windenergieanlage führt zu Geschwindigkeiten und Beschleunigungen der Struktur. Dies ist vor allem für die hydrodynamischen Berechnungen relevant, da hier zum Beispiel der Effekt der Abstrahlung von Wellen von der Struktur hinzukommt (Radiation). Um die schwimmende Struktur an einer festen Position zu halten, ist ein Modell für Vertäuungsleinen in MoWiT implementiert. Außerdem sind zusätzlich zu den Wind- und aerodynamischen Modellen auch Modelle für die Offshore-Umgebungsbedingungen integriert: Wellen, Auftriebskraft, Strömungen und Eis. Somit sind viele verschiedene Seegänge und Effekte abbildbar wie zum Beispiel:

  • konstanter, deterministischer oder turbulenter Wind, mit oder ohne Scherung oder Böen
  • lineare (Airy), nichtlineare (Stokes) oder irreguläre Wellen nach dem Pierson-Moskowitz oder JONSWAP Wellenspektrum
  • durch brechende Wellen oder Wind erzeugte Strömungen sowie Tiefenströmungen



Validierung und Verifizierung



Das Fraunhofer IWES beteiligt sich aktiv an der Verifizierung und Validierung von gekoppelten Modellierungstools. Dazu gehören Modelle mittlerer Detaillierungsstufe, welche die gleichzeitige Belastung durch Wind und Wellen berücksichtigen sowie die Interaktion mit der Strukturdynamik des Systems und der Anlagenregelung (aero-servo-hydro-elastische Simulationswerkzeuge). Gekoppelte Simulationswerkzeuge werden für die Modellierung und den Entwurf von On- und Offshore-Windenergieanlagen benötigt.

Offshore Bedingungen: Hydrodynamik und Eislasten



Die Offshore-Umgebung bringt zusätzlich zu den aerodynamischen Lasten auch hydrodynamische und Eislasten auf das gesamte Offshore-Windenergiesystem mit sich.

In Bezug auf die hydrodynamischen Lasten gilt es, Wellenanregung, Auftriebskraft und Strömungseinfluss zu  berücksichtigen. Der allgemeine Ansatz zur Bestimmung der Wellenlasten auf eine Struktur ist die Verwendung der Morison-Gleichung. Eine differenziertere Methode, welche auch die Effekte von Beugung und Abstrahlung von Wellen erfasst, ist der Ansatz nach MacCamy-Fuchs. Die Auftriebskraftberechnung folgt hauptsächlich dem Prinzip von Archimedes, wobei hier das aktuelle eingetauchte Volumen in Abhängigkeit von der momentanen Position des schwimmenden Windenergiesystems sowie der Wellenhöhe am betrachteten Ort und zum bestimmten Zeitpunkt zu  berücksichtigen ist. Zur Bestimmung des Einflusses der Strömung auf die Struktur wird zwischen drei verschiedenen Strömungstypen analog zu den Definitionen in Standards (IEC 61400-3) unterschieden:

  • Tiefenströmungen, die durch Gezeiten, Sturmflut oder atmosphärische Druckveränderungen erzeugt werden
  • durch Wind erzeugte Strömungen nahe der Wasseroberfläche, die nur bis zu einer Tiefe von 20 Meter unterhalb der Wasseroberfläche wirken
  • durch Wellen generierte küstennahe Oberflächenströmungen, die parallel zur Küstenlinie verlaufen und Scherungskräfte aufgrund von brechenden Wellen erzeugen

Am Fraunhofer IWES wird der Einfluss von Meereislasten auf die globale Dynamik von Offshore-Windenergieanlagen untersucht. Ein solches Verständnis fehlt derzeit im Forschungsumfeld, in der Industrie und bei Zertifizierungsstellen. Bislang ist man auf die Einschätzung durch Eis-Experten angewiesen (ohne oder mit nur geringem Hintergrundwissen zur Dynamik von Windenergieanlagen), deren Methoden zur Berechnung der Eislasten nicht vollständig transparent und nicht immer kompatibel mit Entwurfs- und Zertifizierungsmethoden für Offshore-Windenergieanlagen sind. Zum Thema Meereis kooperiert das Fraunhofer IWES im Rahmen des SeaLOWT-Projekts mit RAMBOLL, der Technischen Universität Hamburg und externen Experten von der Norwegian University of Science and Technology (NTNU) und der Delft University of Technology.



Steuerung für automatisierte Lastrechnung



Zur Unterstützung der Lastrechnung ist der Fraunhofer IWES-Referenzregler entworfen und implementiert worden. Der Regler wird in Fortran 90 programmiert und verwendet die externe DLL-Schnittstellenkonvention von DNV-GL Bladed 4.3. Der Referenzregler bietet sowohl Funktionen zur kollektiven als auch zur individuellen Pitch-Regelung. Dazu gehört zum Beispiel Teil- und Volllast-Betriebsmodus. Drei Lastreduzierungsverfahren, nämlich aktive Antriebsstrangdämpfung, Dämpfung der Schwingungen am Turmkopf in fore-aft- und side-side-Richtung, werden eingesetzt. Eine einfache Betriebsführung einschließlich Normalstopp, Notfallstopp, Überdrehzahlüberwachung und Netzausfallerkennung ist ebenfalls implementiert.



Angewandte Lastrechnung in Industrie- und Forschungsprojekten



Einige beispielhafte Aktivitäten in Industrieprojekten:

  • Analyse relevanter Turmbewegungen für eine Onshore-Windenergieanlage
  • Steuerungsentwicklung zur Lastreduzierung für eine Onshore-Windenergieanlage
  • Schulung in der Lastrechnung unter Berücksichtigung der Anforderungen aus gängigen Lastrechnungsnormen
  • Beurteilung der Eisbedingungen für den Standort einer Offshore-Windenergieanlage
  • Beratung und Beurteilung des Bemessungskonzepts für einen schwimmenden Offshore-Prototyp



Einige beispielhafte Aktivitäten in Forschungsprojekten:

  • Lastanalyse für die Auslegung eines 20-Meter- und eines 80-Meter-Rotorblattes
  • Vergleich verschiedener Strategien zur aktiven / passiven Lastreduktion von Rotorblättern
  • Lastrechnung für das Design von Monopiles für verschiedene Nordsee-Standorte
  • Zuverlässigkeitsbasierte Optimierung von schwimmenden Windenergieanlagen
  • Validierung von Werkzeugen zur Lastrechnung von Windenergieanlagen
  • Bewertung der Lasten einer Windenergieanlage aus Windfeldern mit nicht-gaußscher Statistik der Windinkremente

Simulationsumgebung in Python

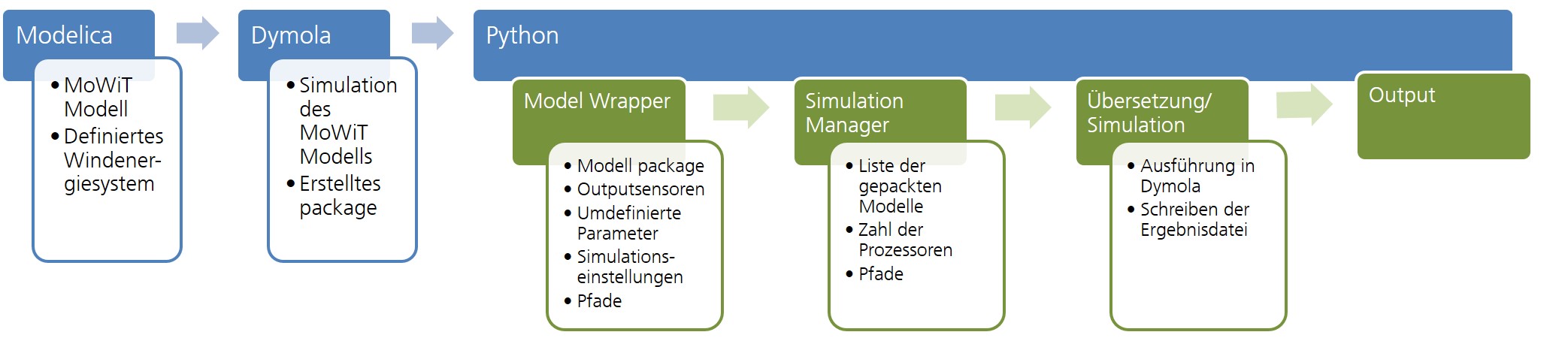

Der Model Wrapper kann direkt ein Modelica Package eines MoWiT Modells verwenden und – falls benötigt – bestimmte Parameter abändern. Eine weitere Möglichkeit ist die Nutzung des Modelica Package als Input für ein DLC-Skript (DLC = design load case = Bemessungslastfall) in Python, um die Simulationsparameter analog der DLC-Definitionen in den IEC- oder GL-Standards zu setzen.

In Abhängigkeit von der Anzahl der Simulationsfälle und Modelle muss der Simulation Manager eine oder mehrere Simulationen ausführen. Wenn die Anzahl der Prozessoren größer als 1 gesetzt wird, ist Multi-Processing und somit paralleles Simulieren möglich. Diese Option ist äußerst nützlich, wenn DLCs oder Optimierungsalgorithmen simuliert werden sollen.

Automatisierte Optimierung

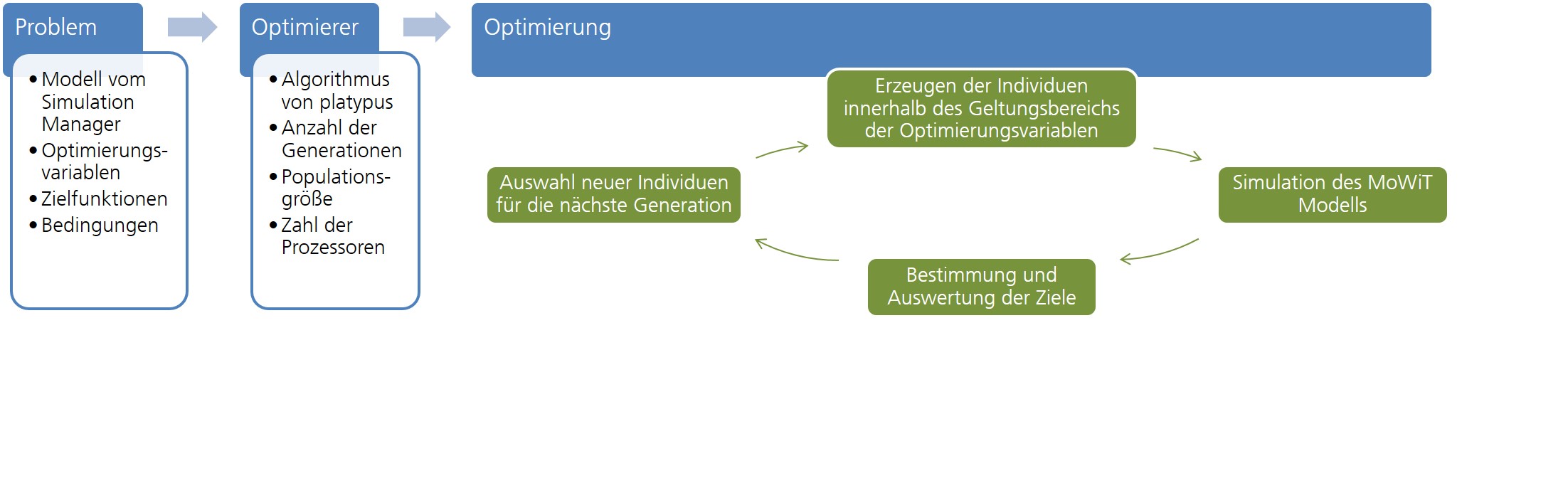

Die Python-Umgebung kann auch für Optimierungszwecke genutzt werden. Aktuell sind Optimierer von Platypus (externer Link zu Platypus-Website) implementiert. Es sind aber auch andere Optimierer – wie zum Beispiel von OpenMDAO oder selbst-kodierte Optimierungsprogramme – nutzbar.

Für die Optimierungsanwendung ist die Multi-Processing-Option äußerst nützlich. Somit können beispielsweise mehrere Individuen einer Generation innerhalb eines evolutionären Optimierungsalgorithmus parallel simuliert werden.

Anwendungsfälle von Optimierungsprozessen sind zum Beispiel Regelungsoptimierung zur Lastreduktion einer Windenergieanlage oder Designoptimierung von schwimmenden Tragstrukturen für Offshore-Windenergieanlagen.

Am Fraunhofer IWES wurde ein generisches Windenergieanlagenmodell mit 7,5 MW entwickelt, wobei der Fokus auf den Rotorblättern liegt.



Die Spezifikation des Windenergieanlage enthält:

1. Den Bericht der IWT-7.5-164, in dem alle technischen Daten zusammengefasst sind, die zur Implementierung numerischer Modelle der Windenergieanlage in verschiedenen aeroelastischen Simulations-Tools erforderlich sind, und dient als Grundlage für das detaillierte Design von Komponenten der Windenergieanlage und die Forschung.

2. Mehrere Dateien mit detaillierten strukturellen, geometrischen und aerodynamischen Entwurfsdaten der Rotorblätter, strukturellen und geometrischen Entwurfsdaten von drei turmartigen Gründungsstrukturen - eine für die Onshore- und zwei für die Offshore-Gründung als Monopiles sowie Entwurfsdaten des Gondelgehäuses und des Spinners.

3. Drei aeroelastische Modelle, implementiert in Bladed V4.9, HAWC2 und MATLAB Simulink S-Funktion.



Das Windturbinen-Design wurde im Rahmen der Forschungsprojekte Smart Blades (FKZ 0325601A / B / C / D) und SmartBlades 2 (FKZ 0324032A / B / C / D) finanziert. Die Monopile-Gründungsstrukturen wurden von Ramboll im Rahmen der folgenden Forschungsprojekte entworfen: SeaLOWT („Auswirkungen von Seeeislasten auf die globale Dynamik von Offshore-Windkraftanlagen“, FKZ 0324022B) und TANDEM („Auf dem Weg zu einem fortschrittlichen Design großer Monopiles“, FKZ 0325841B). Die Projekte Smart Blades, SmartBlades 2, SeaLOWT und TANDEM wurden vom Bundesministerium für Wirtschaft und Energie (BMWi) auf Beschluss des Bundestages finanziert.









Contact for further information:  iweswindturbine@iwes.fraunhofer.de



Wind turbine definition and numerical models

Dipl.-Ing. Philipp Thomas


Blade structural design

M.Sc. Malo Rosemeier


Blade aerodynamic design

Dr. Bernhard Stoevesandt


Controls

Dr. Tobias Meyer

Support structures design

Dr. Eng. Mareike Leimeister



Release list for IWT-7.5-164



RELEASE DATE PRODUCT REVISION
DOWNLOAD LINK FILE SIZE RELEASE NOTE
December 2018 IWT-7.5-164 Reference Wind Turbine 4 Gitlab repository     revised turbine model with multiple corrections of its entire design and new support structure models
August 2016 IWT-7.5-164 Reference Wind Turbine 2.5 zip archive 8,8 MB first release published

License

The IWES Wind Turbine IWT-7.5-164 is distributed under the GNU General Public License v3.0
